  • 本厂生产经验丰富

    可按客户图纸生产 也可按客户要求设计制作

  • 本厂技术力量雄厚

    产品质量得到国内外客户的肯定和认可！

  • 主要生产等方性铁氧体永磁、干压

    湿压异方性铁氧体永磁、镍锌铁氧体软磁等...

  • 产品适用于各种微电机、变压器、文具

    吸力器、办公自动化设备、洗衣机、搅拌机等...

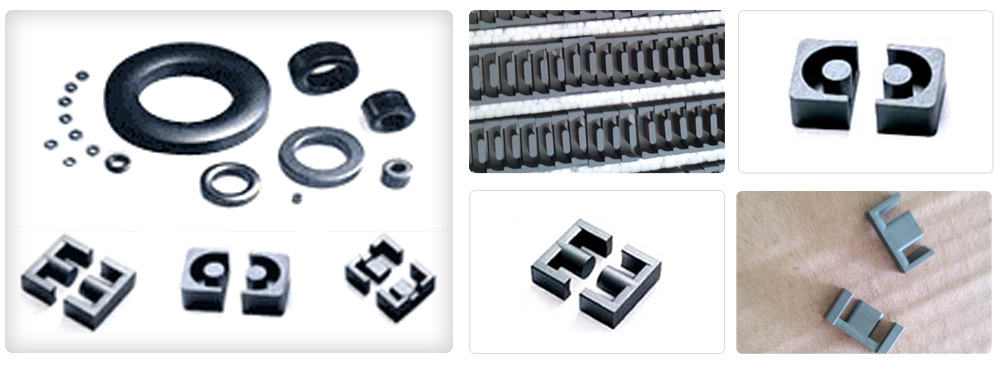

    锰锌铁氧体软磁
    Mn-Zn SOFT FERRITE MAGNETS
    锰锌功率铁氧体材料特性
    MN-ZN POWER FERRITE MATERIAL CHARACTERISTICS
    特性
    Characteristics    		 单位
    Unit    		 HKD-2 HKD-3 HKD-4 HKD-4A HKD-44 HKD-45
    初始磁导率
    Initial Permeability
    ui    		   3000±25% 2500±25% 2300±25% 2500±25% 2400±25% 2500±25%
    振幅磁导率
    Amplitude Permeability
    ua    		     3200min 3000min 3000min 3000min 3000min
    饱和磁通密度
    Saturation Flux Density at 1194A/m
    Bs    		 25℃ mT 470 500 500 510 510 530
    100℃ mT 370 390 390 390 390 420
    剩磁
    Remanence
    Br    		 25℃ mT 120 110 100 80 110 120
    100℃ mT 85 60 55 55 60 80
    矫顽力
    Coercivity
    Hc    		 25℃ A/m 12 12 14 11 13 12
    100℃ A/m 7 10 9 8 6.5 8
    磁芯损耗
    Core Loss
    Pc    		 16kHz
    150mT    		 25℃ kw/m3 57
    60℃ kw/m3 53
    100℃ kw/m3
    25kHz
    200mT    		 25℃ kw/m3 130
    60℃ kw/m3 90
    100℃ kw/m3 100
    100kHz
    200mT    		 25℃ kw/m3 700 600 450 600 570
    60℃ kw/m3 500 460 400
    80℃ kw/m3 400 300
    100℃ kw/m3 600 410 300 460
    120℃ kw/m3 450 380
    电阻率
    Electrical Resistivity
    P    		 Ω-m 6 9 6 8 6.5 6.5
    居里温度
    Curie Temperature
    Tc    		 ℃ > 200 > 230 > 215 > 215 > 215 > 230
    密度
    Density    		 kg/m3 4.8×103 4.8×103 4.8×103 4.8×103 4.8×103 4.8×103
    所有的参数都可能被修改，修改时将不另行通知。
    All parameters may be modified and will be subject to change without notice.
    锰锌磁导率铁氧体材料特性
    Mn-Zn HIGH PERMEABILITY FERRITE MATERIAL CHARACTERISTICS
    特性
    Characteristics    		 单位
    Unit    		 HKD-5 HKD-5Z HKD-7 HKD-10 HKD-12 HKD-15
    初始磁导率
    Initial Permeability
    ui    		 5000±25% 5000±25% 7000±25% 10000±25% 12000±30% 15000±30%
    比损失因子
    Relative Loss Factor
    tan ui    		 10-6 <6.5(10kHz) <2.5(10kHz) <6.5(10kHz) <7.0(10kHz) <8.0(10kHz) <7.0(10kHz)
    初始磁导率温度系数
    Temperature Factor of Initial Permeability
    αui    		 10-6 -0.5~3.0
    (20~60℃)    		 -0.5~1.5
    (20~80℃)    		 -0.5~3.0
    (20~60℃)    		 -0.5~2.0
    (20~60℃)    		 -0.5~3.0
    (20~70℃)    		 -0.5~1.5
    (20~70℃)
    饱和磁通密度
    Saturation Flux Density at 1194A/m
    Bs    		 mT 420 420 410 400 380 360
    剩磁
    Remanence
    Br    		 mT 140 65 135 90 100 100
    矫顽力
    Coercivity
    Hc    		 A/m 8 6 7.5 7.5 4.4 4.4
    电阻率
    Electrical Resistivity    		 Ω-m 2 3 0.15 0.1 0.15 0.15
    减落因子
    Disaccommodation
    DF    		 10-6 <3.5 <3.5 <3.5 <3.0 <3.0 < 2.0
    居里温度
    Curie Temperature
    Tc    		 ℃ > 135 > 135 > 135 > 120 > 110 > 105
    密度
    Density
    d    		 kg/m3 4.8×103 4.9×103 4.9×103 4.9×103 4.9×103 4.95×103
    阻抗特性
    Typical Impedance
    |z|    		 Ω > 65*
    所有的参数都可能被修改，修改时将不另行通知。
    All parameters may be modified and will be subject to change without notice.
