镍锌铁氧体软磁（SMD贴片磁芯）
Ni-Zn SOFT FERRITE MAGNETS(SMD SERIES CORES)

Ni-Zn 铁氧体材料特性
Characteristics of Ni-Zn ferrite materials

所有的参数都可能被修改，修改时将不另行通知。
All parameters may be modified and will be subject to change without notice.

材料代号 Material	起始导磁率 Uiac	饱和磁感应 BMS Gauss	矫顽力 HC OE	剩余磁感应 Br Gauss	居里温度 Tc ℃	电阻率 ρ Ω-cm	适用频率Applicable Frequency MHZ	温度系数 ɑµｒ×10-6℃
Q4	55	3200	5	2000	250	10⁷	0.5-30	55
F2	120	2500	1.31	1600	250	10⁷	0.5-15	75
F3	300	2800	0.6	1450	170	10⁷	0.1-4.0	40
L5	500	2900	0.3	1300	160	10⁷	0.1-1.0	35
L5D	800	2500	0.43	1700	140	10⁷	0.1-0.7	30
L7	3000	2800	0.12	680	140	10⁷	0.01-0.6	4
A4	650	3700	0.55	1450	180	10⁷	0.1-2.0	15
A8	350	4300	0.3	2400	240	10⁷	0.1-2.0	25
A350	350	4100	0.3	2300	220	10⁷	0.1-2.0	20
Z2	1200	2900	0.24	1300	140	10⁷	0.01-0.7	6
Z5	1800	3000	0.25	1000	120	10⁷	0.01-0.6	4
C5D	400	3700	0.35	2500	250	10⁷	0.05-2.0	15-25
C6D	200	4100	0.3	2300	300	10⁷	0.05-3.0	20-30

Ni-Zn 铁氧体材料特性
Characteristics of Ni-Zn ferrite materials

所有的参数都可能被修改，修改时将不另行通知。
All parameters may be modified and will be subject to change without notice.

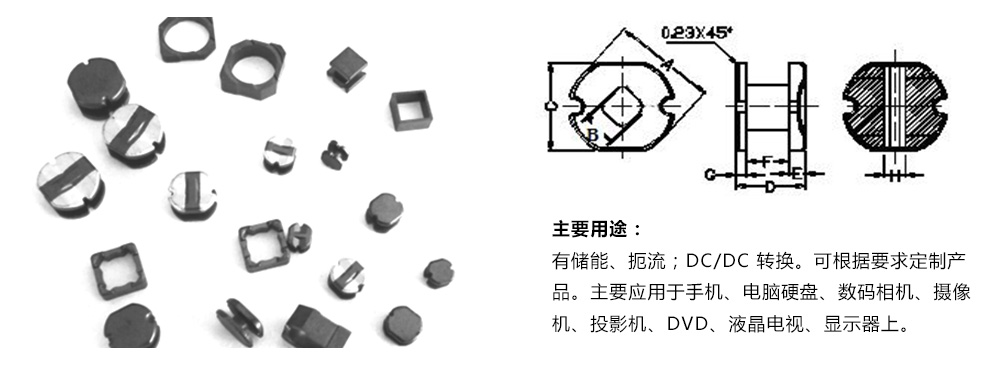

序号 No.	规格 Type	尺寸 Dimensiongs
序号 No.	规格 Type	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	F(mm)	G(mm)
1	CDR3.5*1.1R	3.5±0.15	1.5±0.15	3±0.15	1.1±0.15	0.45±0.15	0.3±0.15	0.35±0.15
2	CDR3.5*2.1R	3.5±0.15	1.5±0.15	3±0.15	2.1±0.15	0.65±0.15	1±0.15	0.45±0.15
3	CDR4.5*1.1R	4.5±0.15	1.8±0.15	4±0.15	1.1±0.15	0.35±0.15	0.4±0.15	0.35±0.15
4	CDR4.5*2.1R	4.5±0.15	1.3±0.15	4±0.15	2.1±0.15	0.7±0.15	0.8±0.15	0.6±0.15
5	CDR4.5*3.2R	4.5±0.15	1.7±0.15	4±0.15	3.2±0.20	1±0.15	1.5±0.15	0.7±0.15
6	CDR5.8*1.1R	5.8±0.15	2.3±0.15	5.2±0.15	1.1±0.15	0.35±0.15	0.4±0.15	0.35±0.15
7	CDR5.8*2.0R	5.8±0.15	2.3±0.15	5.2±0.15	2±0.15	0.8±0.15	0.5±0.15	0.7±0.15
8	CDR5.8*3.0R	5.8±0.15	2.3±0.15	5.2±0.15	3±0.15	0.8±0.15	1.5±0.15	0.7±0.15
9	CDR5.8*4.5R	5.8±0.15	2.3±0.15	5.2±0.15	4.5±0.20	1.3±0.15	2.4±0.15	0.8±0.15
10	CDR7.8*3.5R	7.8±0.15	2.8±0.15	7±0.15	3.5±0.15	1.2±0.15	1.5±0.15	0.8±0.15
11	CDR7.8*5.0R	7.8±0.15	3.0±0.15	7±0.15	5±0.20	1.4±0.15	2.6±0.15	1±0.15
12	CDR10*3.0R	10±0.20	3.1±0.15	9±0.15	3±0.15	1.1±0.15	1.2±0.15	0.7±0.15
13	CDR10*4.0R	10±0.20	3.8±0.15	9±0.15	4±0.20	1.2±0.15	1.7±0.15	1.1±0.15
14	CDR10*5.4R	10±0.20	3.8±0.15	9±0.15	5.4±0.20	1.6±0.15	2.6±0.15	1.2±0.15
15	CDR10*6.5R	10±0.20	4.8±0.15	9±0.15	6.5±0.20	1.4±0.15	4±0.15	1.1±0.15
